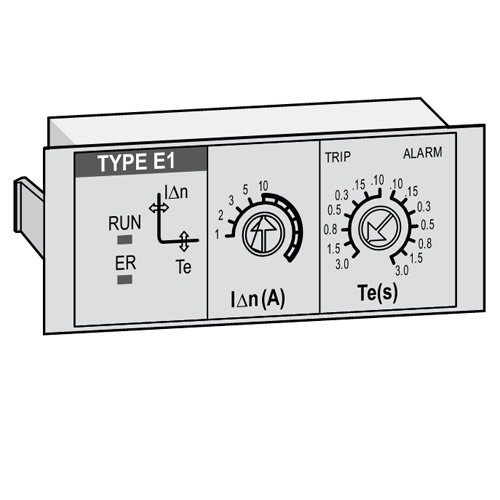

E1-W - защита от токов утечки

Сочетание электронного отключающего реле с модулем защиты от токов утечки ER и внешним суммирующим трансформатором
тока ZCT обеспечивает надежную защиту от токов утечки.
Можно выбрать между защитой от токов утечки, расцеплением при токе утечки и сигна лизации при токе утечки. Для этого модуля необходимо управляющее напряжение, вырабатываемое внутренним блоком питания.

 Технические параметры

Опциональный модуль
настройки
E1 (защита от токов повреждения)
Возможности регулировки Ток срабатывания GFR,  I ▲ n     1–2–3–5–10 A Точность  +0 % –30 %
 Время ER, T e
3–1,5–0,8–0,5–0,3–0,15–<0,1 – <0,1–0,15–0,3–0,5–0,8–1,5–3 s (при 1,5 x Ig)
             РАСЦ.                                                            ТРЕВОГА
Точность ±20 %
