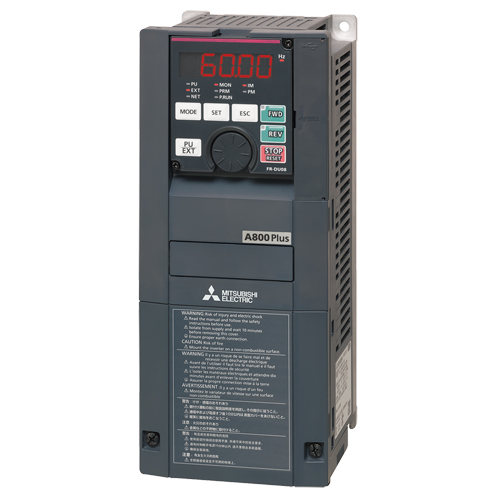

- Номинальный ток: 6,1 А
- Номинальная мощность: 3,7 кВт
- Напряжение питания: 3х524...600 В
- Выходное напряжение: трехфазное
| Выход | Номинальная мощность двигателя*1, кВт | 120% перегр. способн. (SLD)* | 3,7 |
| 150% перегр. способн. (LD)* | 3,7 | ||
| 200% перегр. способн. (ND)* | 2,2 | ||
| 250% перегр. способн. (HD)* | 1,5 | ||
| Номинальный ток*2, А | 120% перегр. способн. (SLD)* | 6,1 | |
| 150% перегр. способн. (LD)* | 5,6 | ||
| 200% перегр. способн. (ND)* | 4 | ||
| 250% перегр. способн. (HD)* | 2,7 | ||
| Выходная мощность*3, кВа | SLD | 6,1 | |
| LD | 5,6 | ||
| ND | 4 | ||
| HD | 2,7 | ||
| Номинальный ток перегрузки*4, A | SLD | 110% от номинальной мощности электродвигателя в течение 60 с; 120% в течение 3 с (макс. температура окружающего воздуха 40°С) обратные характеристики времени | |
| LD | 120% от номинальной мощности электродвигателя в течение 60 с; 150% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
| ND | 150% от номинальной мощности электродвигателя в течение 60 с; 200% в течение 3 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
| HD | 200% от номинальной мощности электродвигателя в течение 60 с; 250% в течение 3 с; 280% для 0,5 с (макс. температура окружающего воздуха 50°С) обратные характеристики времени | ||
| Напряжение*5 | 3-фазное, от 525-600 В до напряжения питания | ||
| Диапазон выходной частоты, Гц | 0,2-590 | ||
| Способ управления | V/f, расширенное управление вектором потока, бессенсорное векторное управление (RSV), векторное управление с обратной связью по частоте вращения, бессенсорное векторное управление PM | ||
| Тормозной транзистор со 100%-ной ОДВ | втроен | ||
| Максимальный тормозной момент*6 | Генераторный | 20% крутящий момент/непрерывно | |
| Вход | Напряжение питания | Трехфазное, 525–600 В пер. т., при 60 Гц | |
| Допустимое напряжение питания | 472-660 В перем. т. при 60 Гц | ||
| Частота питающей сети | 60 Гц ±5% | ||
| Номинальная мощность*7, кВА | SLD | 10,6 | |
| LD | 9,8 | ||
| ND | 7 | ||
| HD | 4,7 | ||
| Окружающие условия | Температура окружающего воздуха |
-10°С...+50°С (без образования конденсата) (перегрузочные способности LD, ND, HD); -10°С...+40°С (без образования конденсата) (перегрузочные способности SLD) |
|
| Допустимая относительная влажность воздуха |
Соотв. IEC 60721-3-3, класс 3С2, относительная влажность макс. 95% (без конденсации) |
||
| Высота | Максимальная 1000 м над уровнем моря | ||
| Степень защиты | До 22 кВт: IP20, начиная с 30 кВт: IP00 | ||
| Прочее | Внешнее электропитание 24 В | 23-25,5 В пост. т. макс. 1,4 А | |
| Время разгона/замедления | 0-3600 с, настраивается раздельно (возможен свободный выбор линейной или S-образной характеристики и комплектации люфта) | ||
| Характеристики разгона/замедления | Линейная или S-образная, выбирается пользователем | ||
|
Торможение постоянным током |
Рабочую частоту (0-120 Гц), время работы (0-10с) и рабочее напряжение (0-30%) можно настроить индивидуально. Торможение постоянным током можно также активировать через цифровой ввод. | ||
*SLD = Super light duty (110% в теч. 60 с, 120% в теч. 3 с); LD = Light duty (120% в теч. 60 с, 150% в теч. 3 с); ND = Normal duty (150% в теч. 60 с, 200% в теч. 3 с); HD=Heavy duty (200% в теч. 60 с, 250% в теч. 3 с)
*1 Указанная номинальная мощность двигателя соответствует максимально допустимой мощности при использовании 4-полюсного стандартного двигателя Mitsubishi Electric. 200% перегрузочная способность (ND) является заводской настройкой.
*2 Указанная выходная мощность относится к выходному напряжению 575 В пер. т.
*3 Если при работе с тактовой частотой 3 кКц или выше выходной ток преобразователя частоты достигает указанного в скобках значения, тактовая частота автоматически понижается. При этом возростают шумы двигателя.
*4 Способность к перегрузке, указываемая в %, представляет собой отношение тока перегрузки к номинальному току преобразователя в соответствующем режиме работы. При циклическом режиме работы необходимо дать преобразователю и двигателю достаточное время для снижение температуры ниже уровня, достигнутого при стопроцентной нагрузке. Длительность ожидания можно рассчитать с помощью метода среднеквадратического значения тока (I² x t). Для этого надо знать рабочий цикл.
*5 Максимальное выходное напряжение не может превышать значение входного напряжения. Настройка выходного напряжения возможна по всему диапазону входного напряжения. Импульсное напряжение на выходе преобразователя остаётся без изменений на уровне около √2 от входного напряжения.
*6 С внутренним тормозным резистором.
*7 Мощность электропитания может быть различной в зависимости от полного входного сопротивления преобразователя со стороны питания (включая входной реактор и кабели).
