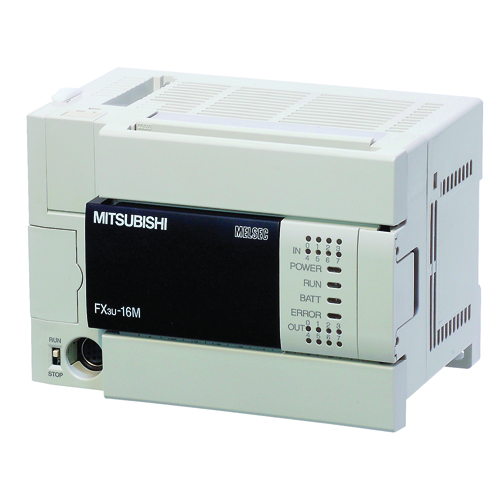

FX3U-16MT/DSS - базовый блок




  • Быстродействие: 0,065 мкс/ лог. инструкцию
  • Энергонезависимая память программы (максимальный объем): 64000 шагов RAM (внутренняя)
  • Каналов дискретного входа: 8
  • Каналов транзисторного выхода: 8











Кол-во входов/выходов 16
Питание 24 В пост. (+20%/-30%)
Пиковый ток при включении -
Максимальное  допустимое время исчезновения напряжения 5 мс
Первичное напряжение питания 24 В пост.
Встроенные входы 8
Встроенные выходы 8
Тип выхода Транзистор (положительная логика)
Помехозащищенность 1000 Vpp от генератора шума длительностью 1 мксек. при 30 - 100 Гц
Напряжение пробоя изоляции

DC PSU: 500 В перем., 1 мин.

АС PSU: 1.500 В перем., 1 мин.

Относительная влажность 5-95% (без конденсата)
Ударопрочность в соответствии со стандартом IEC 68-2-27: 15 G (по 3 раза в 3 направлениях в течение 11 мс)
Вибростойкость в соответствии со стандартом IEC 68-2-6: 1 G (стойкость к вибрациям 57-150Гц в течение 80 минут по всем 3 направлениям осей); 0,5 G при монтаже на DIN-рейке
Сопротивление изоляции 500 В пост., 5 М Ω
Заземление класс D: сопротивление заземления макс. 100 Ω
Предохранитель 3,15 А
Окружающая среда Избегать сред содержащих коррозийные газы, устанавливать в пылезащищенном месте
Данные выходов Максимальное коммутируемое напряжение В 5-30 В пост.
Максимальный выходной ток - на канал А 0,5/0,3***
- на группу А 0,8/1,6****

Коммутируемая

мощность

индуктив. нагрузка 12 Вт / 7,2 Вт
Срок службы контакторов реле (циклов переключения)* 3.000.000 при 20 ВА; 1.000.000 при 35 ВА; 200.000 при 80 ВА
Быстродействие мс <0,2 (Y0,Y1 < 30 мкс)
Потребляемая мощность [Вт] 25
Температура окружающей среды 0 - 55°C (температура хранения: -20 - +70°С)
Защита IP 10
Вес [кг] 0,6
Размеры (ШхВхГ) [мм] 130х90х86



* Ограничение относится только к эталлоной клемме каждой группы - в случае реле для 4 и 8 выходов, в случае транзистора для 2 и 4 выходов. Учитывайте назначение клемм (их принадлежность группам).

** Средний срок службы. Не гарантированная коммутируемая мощность.

 *** для Y0 и Y1 = 0,3 А; все прочие 0,5 А

**** 0,8 для группы из четырех и 1,6 для группы из 8



Цена предоставляется по запросу
