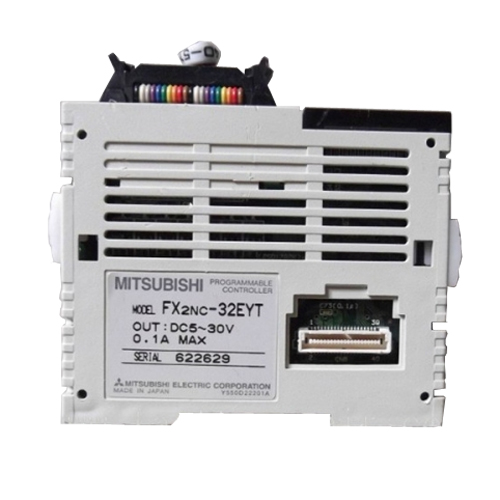

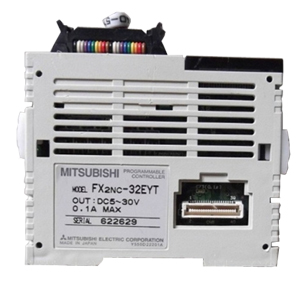

FX2NC-32EYT-DSS - модуль расширения






Электрические параметры Кол-во входов/выходов 32
Питание От базового модуля
Данные входов Кол-во входов -
Входной ток X0→X7 / X10→∞ -
Минимальный ток для лог. `1` X0→X7 / X10→∞, мА -
Максимальный ток для лог. `0`, мА -
Гальваническая развязка Гальваническая развязка входных клемм и питания компьютера с помощью оптопар для всех базовых модулей
Быстродействие 10 мс (заводская установка), частично регулируемое в диапазоне от 0 до 60 мс сшагом 1 мс (REFF, FNC51=0-60 мс)
Данные выходов Кол-во выходов 32
Тип выхода Транзистор
Максимальное коммутируемое  напряжение 5-30 В пост.
Максимальный выходной ток - на канал, А 0,1/0,3**
- на группу*, А 0,8
Максимальная коммутируемая мощность - индуктивная нагрузка, ВА 2,4/7,2***
- ламповая нагрузка, Вт  0,3/0,9****
Быстродействие, мс <0,2
Срок службы контактов (число коммутаций) -
Механические параметры Тип подключения Разъём ленточного кабеля
Вес, кг 0,2
Размеры (ШхВхГ), мм 26,2х90х87



* Ограничение относится только к общей клемме каждой группы. Учитывайте назначение клемм (их принадлежность к группам).

** 0,3 А относится  к Y0...Y1; для всех прочих 0,1 А

***  7,2 Вт  для Y0...Y3; для всех прочих 2,4 Вт

****  0,9 Вт для Y0...Y3; для всех прочих 0,3 Вт



Цена предоставляется по запросу
