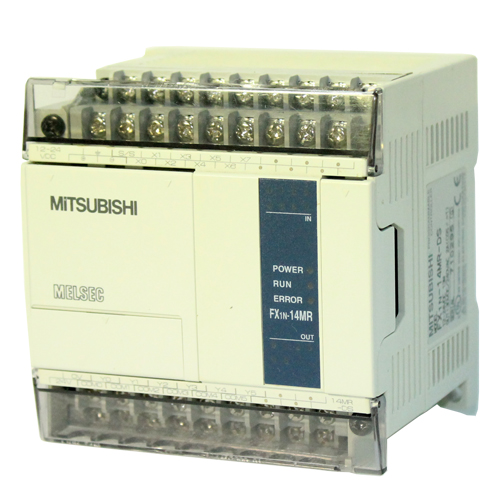

FX1N-14MR-DS - базовый блок

fx1n-14mr-ds_.jpgВ настоящее время модель снята с производства.

Для подбора замены обратитесь к специалистам нашей компании.




  • Быстродействие: 0,55 - 0,7 мкс/ лог. инструкцию
  • Энергонезависимая память программы (максимальный объем): 2000 шагов EEPROM (внутренняя)
  • Каналов дискретного входа: 8
  • Каналов релейного выхода: 6



Кол-во входов/выходов 14
Питание 12 - 24 В пост. (+20%/-15%)
Пиковый ток при включении

25 A/1 мс (при 24 В пост.);

22А/0,3 мс (при 12 В пост.)

Максимальное  допустимое время исчезновения напряжения 5 мс
Первичное напряжение питания 24 В пост., 400 мА
Источник сервисного напряжения (24 В пост.) -
Встроенные входы 8
Встроенные выходы 6
Тип выхода Реле
Помехозащищенность 1000 Vpp от генератора шума длительностью 1 мксек. при 30 - 100 Гц
Напряжение пробоя изоляции 1500 В~, 1 мин. (500 В~для модулей постоянного напряжения)
Относительная влажность 35-85% (без конденсата)
Ударопрочность В соответствии со стандартом IEC/EN68-2-27: 15 G (по 3 раза в 3 направлениях в течение 11 мс)
Вибростойкость В соответствии со стандартом IEC/EN68-2-6: 1 G (стойкость к вибрациям 57-150Гц в течение 80 минут по всем 3 направлениям осей); 0,5 G при монтаже на DIN-рейке
Сопротивление изоляции 500 В пост., 5 М0м
Заземление Класс D: сопротивление заземления макс. 100 Ω
Предохранитель 125 В пост. 3,15 А
Окружающая среда Избегать сред содержащих коррозийные газы, устанавливать в пылезащищенном месте
Данные выходов Максимальное коммутируемое напряжение В <240 В перем., <30 В пост.
Максимальный выходной ток - на канал А 2
- на группу А 8

Коммутируемая

мощность

индуктив. нагрузка 80 ВА
Срок службы контакторов реле (циклов переключения)* 3.000.000 при 20 ВА; 1.000.000 при 35 ВА; 200.000 при 80 ВА
Быстродействие мс 10
Потребляемая мощность [Вт] 13
Температура окружающей среды 0 - 55°C (температура хранения: -20 - +70°С)
Защита IP 20
Вес [кг] 0,45
Размеры (ШхВхГ) [мм] 90х90х75



*Средний срок службы. Не гарантированная коммутируемая мощность.



Цена предоставляется по запросу
