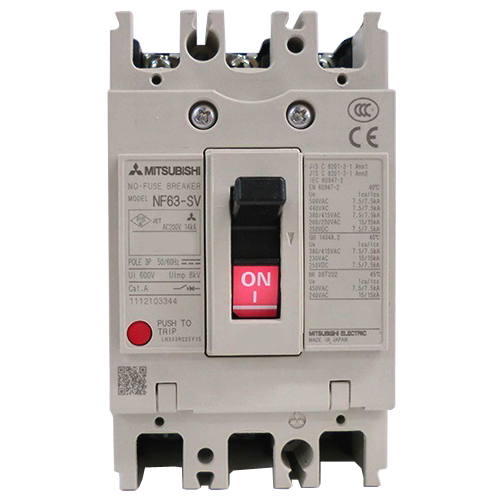

NF63-SV 3P 20A - автоматический выключатель






Технические параметры Номинальный ток, А  20 (фиксированная настройка)
Число полюсов  3
Номинальное напряжение изоляции, B  600
Защита установок переменного и постоянного тока*1  AC/DC

Номинальная отключающая способность по току короткого замыкания,     кА

IEC60947-2

EN 60947-2

(lcu/lcs)

 (50/60 Гц) 690 В перем. -
 (50/60 Гц) 500 В перем.  7,5/7,5
 (50/60 Гц) 440 В перем.  7,5/7,5
 (50/60 Гц) 415 В перем.  7,5/7,5
 (50/60 Гц) 400 В перем.  7,5/7,5
 (50/60 Гц) 380 В перем.  7,5/7,5
 (50/60 Гц) 230 В перем.  15/15
 (50/60 Гц) 200 В перем.  15/15
 250 В пост.  7,5/7,5
Номинальное импульсное напряжение Uimp,  кВ  8
Эксплутационная категория  А
Степень загрязнённости*2  3
Количество циклов переключения (ВКЛ./ВЫКЛ.)*3 Механическая износостойкость  10000
Электрическая износостойкость (440 В перем.)  6000
Механические параметры (внутренние принадлежности) Монтаж и подключение Спереди - винтовые клеммы (F)  √
Спереди - беспаечные клеммы (SL)  √
Сзади (B)                          √
Съёмный монтаж - сзади (PM)  √
Монтаж справа Аварийный контакт

AL-05SV
AL-05SVRS

Дополнительный контакт

AX-05SV
AX-05SVRS

Аварийный и дополнительный контакты

ALAX-05SV
ALAX-05SVRS

Дистанционный расцепитель

SHTA240-05SVR
SHTA550-05SVR
SHTD125-05SVR
SHTA240-05SVRS
SHTA550-05SVRS
SHTD125-05SVRS

Расцепитель минимального напряжения - несинхронное замыкание

UVTNAD130-05SVR
UVTNA250-05SVR
UVTNA480-05SVR
UVTNAD130-05SVRS
UVTNA250-05SVRS
UVTNA480-05SVRS

Расцепитель минимального напряжения - синхронное замыкание (UVT-S)

UVTSAD130-05SVR
UVTSA250-05SVR
UVTSA480-05SVR
UVTSAD130-05SVRS
UVTSA250-05SVRS
UVTSA480-05SVRS

Монтаж слева Аварийный контакт  AL-05SV
AL-05SVLS
Дополнительный контакт        AX-05SV
AX-05SVLS
Аварийный и дополнительный контакты ALAX-05SV
ALAX-05SVLS
Дистанционный расцепитель          SHTA240-05SVL
SHTA550-05SVL
SHTD125-05SVL
SHTA240-05SVLS
SHTA550-05SVLS
SHTD125-05SVLS
Расцепитель минимального напряжения - несинхронное замыкание UVTNAD130-05SVL
UVTNA250-05SVL
UVTNA480-05SVL
UVTNAD130-05SVLS
UVTNA250-05SVLS
UVTNA480-05SVLS
Расцепитель минимального напряжения - синхронное замыкание (UVT-S) UVTSAD130-05SVL
UVTSA250-05SVL
UVTSA480-05SVL
UVTSAD130-05SVLS
UVTSA250-05SVLS
UVTSA480-05SVLS
Вид подключения Клеммный блок           SLT
Непосредственное подключение  √

Встроенные принадлежности (опция)

Индикация предварительного сигнала (контактный выход)   (PAL)  -
Внешние принадлежности Изолирующее устройство Закрытое (S)  NFS-05SV
Пыленепроницаемое (I)  NFI-05SV
Влагонепроницаемое (W)  NFW-05SV
Механическая блокировка (MI)

 MI-05SV3

Устройство блокировки для рукоятки Защитная крышка

 LC-05SV

Запираемое навесным замком  HLN-05SV

 HLF-05SV

 HLS-05SV

Выносная рукоятка На автоматический выключатель       F-05SV
 F-05SVE
На дверь  V-05SV
 V-05SV
Клеммные крышки Удлинённое исполнение

 TCL-05SV3

 TCL-05SV3L

Укороченное исполнение               TCS-05SV3
Прозрачное исполнение  TTC-05SV3
Для заднего подключения              BTC-05SV3
Для съёмного монтажа    PTC-05SV3
Прочее Устройство автоматического расцепления  Термомагнитное
Кнопка для ручной активации*5  Имеется
Судовые допуски для 3-полюсных выключателей  NK, LR, ABS, GL
Размеры (ШхВхГ), мм  75х130х68
Вес, кг  0,7



*1 Автоматические выключатели общей защиты установок переменного и постоянного тока (за исключением моделей с электронными расцепителями NF125-SEV и NF250-SEV).

*2  ЗАГРЯЗНЕНИЕ (POLLUTION): Присутствие любого постороннего твёрдого, жидкого или газообразного (ионизированные газы) материала, который может снизить электрическую прочность диэлектрика или уменьшить поверхностное сопротивление. СТЕПЕНЬ ЗАГРЯЗНЕНИЯ 3 (POLLUTION DEGREE 3): Присутствует проводящее ЗАГРЯЗНЕНИЕ или сухое непроводящее ЗАГРЯЗНЕНИЕ, которое становится проводящим из-за конденсации, которая тоже возможна.

*3  "Количество циклов переключения без номинального тока" включает в себя "количество циклов переключения с номинальным током".

*4 Компановка и исполнение сменных принадлежностей позволяют модифицировать схему с учётом экономии времени и пространства в любое время - после завершения монтажа и перед вводом в эксплуатацию. Всего может быть заказано пять сменных модулей.

*5 Кнопка активации служит для внешней механической активации с целью проверки функционирования вспомогательных выключателей и ручной функции сброса.
