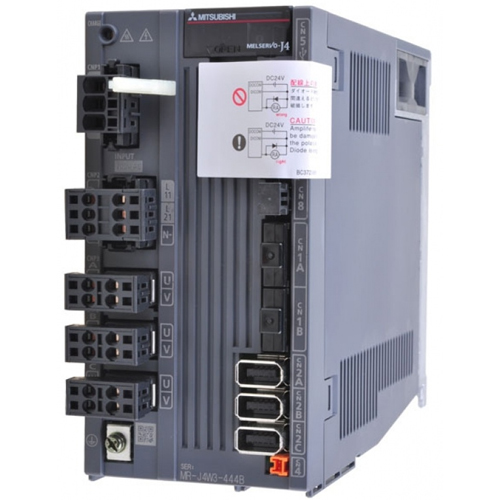

MR-J4W3-444B - сервоусилитель








Номинальная мощность двигателя, кВт 0,4
Количество контролируемых осей 3
Выход Номинальное напряжение 3-фазный переменный ток 170 В
Номинальная сила тока,  А 2,8
Источник питания Напряжение/частота*1 *2 3-фазный или 1-фазный переменный ток от 200 В до 240 В, 50 Гц/60 Гц
Номинальная сила тока,  А 7,8
Допустимое отклонение напряжения 3-фазный или 1-фазный переменный ток от 170 В до 264 В
Допустимое отклонение частоты В пределах ± 5%
Питание интерфейсов Напряжение 24 В пост. тока ± 10%
Предельно допустимый ток*3,  А  0,45
Регенеративный конденсатор Регенеративная мощность встроенного тормозного резистора*2, Вт 30
Момент инерции J [×10-4 кг×м2] 6,08
Динамический тормоз*4 Встроенный
Регенеративная мощность встроенного тормозного резистора*2, Вт 30
Система управления Синусоидальная волна широтно-импульсного модулятора, управление по току
Управляющие соединения SSCNETIII/H/3 цифровых входа, 3 цифровых выхода
Функция передачи данных USB: подключение к персональному компьютеру или другим устройствам (совместимым с программой MR Configurator2)
Защитные функции Отключение по токовой перегрузке, отключение по перенапряжению регенерации, отключение по перегрузке (перегрев электроники), защита серводвигателя от перегрева, защита от ошибки датчика положения, защита от ошибки регенерации, защита от понижения напряжения/ внезапного пропадания питания, защита от чрезмерной скорости, защита от ошибки превышения.
Структура (класс IP-защиты) Естественное охлаждение, открытая (IP20)
Близкий монтаж*5 Возможен
Частотная характеристика скорости 2500 Гц
Функция обеспечения безопасности STO (IEC/EN 61800-5-2); (функция SS1 доступна с использованием опциональной карты безопасности MR-J3-D05)
Соответствие мировым стандартам Европейский стандарт (CE) LVD: EN 61800-5-1; EMC: EN 61800-3; MD EN ISO 13849-1, EN 61800-5-2, EN 62061
Стандарт США (UL) UL 508C
Окружающая среда Окружающая температура Рабочая: от 0 до 55°С (без замораживания); хранения: от -20 до 65°С (без образования конденсата)
Окружающая влажность Рабочая: 90% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Внутри пульта управления; без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря 1000 м над уровнем моря или ниже
Колебания 5,9 м/сек2 (0,6 G (ускорения свободного падения)), максимум
Вес [кг] 1,9



*1 Номинальная мощность и скорость серводвигателя применимы, когда сервоусилитель, в сочетании с серводвигателем, работает в пределах заданного напряжения питания и частоты. Выходная мощность и скорость не гарантируются если напряжение питания меньше указанных значений.

*2 Оптимальный вариант регенеративной мощности варьируется для каждой системы. Выбор наиболее подходящей регенеративной мощности происходит с программным обеспечением выбора мощности.

*3 0,35 А - величина, применимая, когда задействованы все сигналы ввода-вывода (в том числе сигналы разъёма CN8). Предельно допустимый ток можно снизить путём уменьшения количества точек ввода-вывода.

*4 При использовании встроенного динамического тормоза, обратитесь к инструкции по эксплуатации для определения допустимой нагрузки.

*5 При близком монтаже сервоусилителей мощностью не более 3,5 кВт следует работать при окружающей температуре от от 0 до 45°С или при отношении полезной нагрузки 75% и менее.
