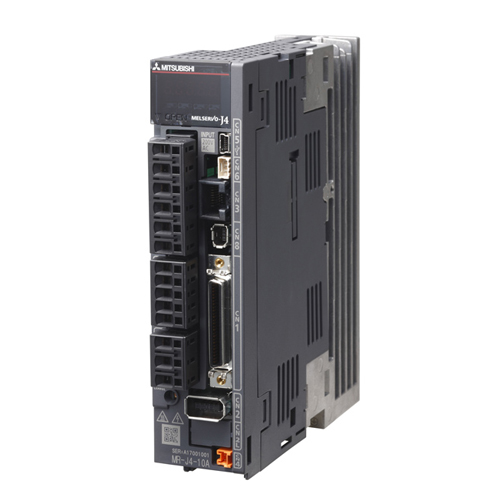

MR-J4-60A4 - сервоусилитель








Номинальная мощность двигателя, Вт 600
Выход Номинальное напряжение 3-фазный переменный ток 323 В
Номинальная сила тока,  А 1,5
Источник питания Напряжение/частота*1 *2 3-фазный переменный ток от 380 В до 480 В, 50 Гц/60 Гц
Номинальная сила тока,  А 1,4
Допустимое отклонение напряжения 3-фазный переменный ток от 323 до 528 В, 50 Гц/60 Гц
Допустимое отклонение частоты В пределах ± 5%
Динамический тормоз*3 Встроенный
Система управления Синусоидальная волна широтно-импульсного модулятора, управление по току
Управляющие соединения Аналоговый сигнал, серия импульсов, 9 цифровых входов, 6 цифровых выходов
Частотная характеристика скорости 2500 Гц
Защитные функции Отключение по токовой перегрузке, отключение по перенапряжению регенерации, отключение по перегрузке (перегрев электроники), защита серводвигателя от перегрева, защита от ошибки датчика положения, защита от ошибки регенерации, защита от понижения напряжения/ внезапного пропадания питания, защита от чрезмерной скорости, защита от ошибки превышения.
Режим управления положением Максимальная частота входных импульсов*4 4 000 000 импульсов в секунду (при использовании дифференциального входа), 200 000 импульсов в секунду (при использовании открытого коллектора)
Ограничение крутящего момента Разрешение на оборот энкодера/серводвигателя: 4194304 имп./оборот (22 бита)
Кратное число командных импульсов Электронный редуктор: передаточное отношение A/B; A:1-16777216, В:1-16777216, 1/10<А/В<4000
Настройка ширины завершения позиционирования от 0 до ±65535 импульсов (вход командного импульса)
Ошибка превышения ± 3 оборотов (режим управления положением)
Вход ограничения вращающего момента Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/макс. вращающий момент)
Режим управления скоростью Диапазон управления скоростью Аналоговое задание скорости 1:2000, внутреннее задание скорости 1:5000
Диапазон аналогового задания скорости 0-±10 В пост. тока/номинальная скорость (скорость при 10 В можно изменить с помощью параметра [PC12]
Уровень колебаний скоростью

±0,01%, максимум (колебание нагрузки 0-100%) 0%, (колебание питания ±10%)

±0,2%, максимум (окружающая температура 25°С ± 10°С), при использовании внешнего аналогового задания скорости

Ограничение вращающего момента Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/макс. вращающий момент)
Параметры управления вращающим моментом Вход задания вращающего момента 0-±8 В пост. тока/макс. вращающий момент (входное полное сопротивление от 10 до 12 кОм)
Ограничение скорости Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/номинальная скорость)
Структура (класс IP-защиты) Естественное охлаждение, открытая (IP20)
Близкий монтаж*5 Возможен
Функция обеспечения безопасности STO (IEC/EN 61800-5-2); (функция SS1 доступна с использованием опциональной карты безопасности MR-J3-D05)
Соответствие мировым стандартам Европейский стандарт (CE) LVD: EN 61800-5-1; EMC: EN 61800-3; MD EN ISO 13849-1, EN 61800-5-2, EN 62061
Стандарт США (UL) UL 508C
Окружающая среда Окружающая температура Рабочая: от 0 до 55°С (без замораживания); хранения: от -20 до 65°С (без образования конденсата)
Окружающая влажность Рабочая: 90% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Внутри пульта управления; без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря 1000 м над уровнем моря или ниже
Колебания 5,9 м/сек2 (0,6 G (ускорения свободного падения)), максимум
Вес [кг] 1,7
Размеры (ШхВхГ) 90х168х195



*1 Номинальная мощность и скорость серводвигателя применимы, когда сервоусилитель, в сочетании с серводвигателем, работает в пределах заданного напряжения питания и частоты. Выходная мощность и скорость не гарантируются если напряжение питания меньше указанных значений.

*2 Оптимальный вариант регенеративной мощности варьируется для каждой системы. Выбор наиболее подходящей регенеративной мощности происходит с программным обеспечением выбора мощности.

*3 При использовании встроенного динамического тормоза, обратитесь к инструкции по эксплуатации для определения допустимой нагрузки.

*4 Команды при частоте не более 1 млн импульсов в сек. поддерживаются в первоначальной настойке. Для ввода команд при частоте от 1 млн импульсов в сек. до 4 млн импульсов в сек. следует изменить настройки в параметре [PA13].

*5 При близком монтаже сервоусилителей мощностью не более 3,5 кВт следует работать при окружающей температуре от от 0 до 45°С или при отношении полезной нагрузки 75% и менее.
