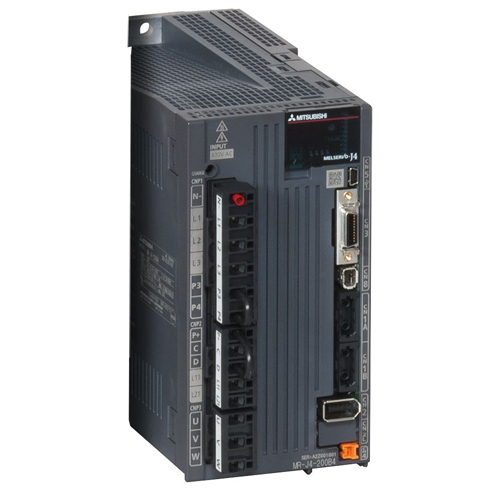

MR-J4-200B4 - сервоусилитель








Номинальная мощность двигателя, Вт 2000
Выход Номинальное напряжение 3-фазный переменный ток 323 В
Номинальная сила тока,  А 5,4
Источник питания Напряжение/частота*1 *2 3-фазный переменный ток от 380 В до 480 В, 50 Гц/60 Гц
Номинальная сила тока,  А 5,1
Допустимое отклонение напряжения 3-фазный переменный ток от 323 до 528 В, 50 Гц/60 Гц
Допустимое отклонение частоты В пределах ± 5%
Динамический тормоз*3 Встроенный
Система управления Синусоидальная волна широтно-импульсного модулятора, управление по току
Управление скоростью и положением Возможно управление через сеть SSCNET III/H Interface, 3 цифровых входа, 3 цифровых выхода
Частотная характеристика скорости 2500 Гц
Защитные функции Отключение по токовой перегрузке, отключение по перенапряжению регенерации, отключение по перегрузке (перегрев электроники), защита серводвигателя от перегрева, защита от ошибки датчика положения, защита от ошибки регенерации, защита от понижения напряжения/ внезапного пропадания питания, защита от чрезмерной скорости, защита от ошибки превышения.
Структура (класс IP-защиты) Естественное охлаждение, открытая (IP20)
Близкий монтаж*4 Возможен
Функция обеспечения безопасности STO (IEC/EN 61800-5-2); (функция SS1 доступна с использованием опциональной карты безопасности MR-J3-D05)
Соответствие мировым стандартам Европейский стандарт (CE) LVD: EN 61800-5-1; EMC: EN 61800-3; MD EN ISO 13849-1, EN 61800-5-2, EN 62061
Стандарт США (UL) UL 508C
Окружающая среда Окружающая температура Рабочая: от 0 до 55°С (без замораживания); хранения: от -20 до 65°С (без образования конденсата)
Окружающая влажность Рабочая: 90% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Внутри пульта управления; без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря 1000 м над уровнем моря или ниже
Колебания 5,9 м/сек2 (0,6 G (ускорения свободного падения)), максимум
Вес [кг] 2,1
Размеры (ШхВхГ) 90х168х195



*1 Номинальная мощность и скорость серводвигателя применимы, когда сервоусилитель, в сочетании с серводвигателем, работает в пределах заданного напряжения питания и частоты. Выходная мощность и скорость не гарантируются если напряжение питания меньше указанных значений.

*2 Оптимальный вариант регенеративной мощности варьируется для каждой системы. Выбор наиболее подходящей регенеративной мощности происходит с программным обеспечением выбора мощности.

*3 При использовании встроенного динамического тормоза, обратитесь к инструкции по эксплуатации для определения допустимой нагрузки.

*4 При близком монтаже сервоусилителей мощностью не более 3,5 кВт следует работать при окружающей температуре от от 0 до 45°С или при отношении полезной нагрузки 75% и менее.
