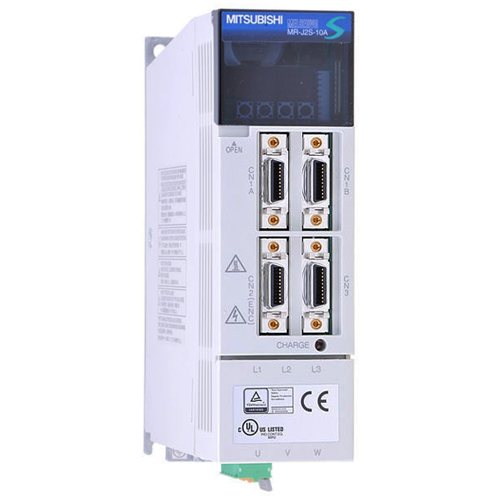

MR-J2S-10A - сервоусилитель









Номинальная мощность двигателя, Вт 100
Источник питания Напряжение/частота 3-фазы 200-230 V AC, 50/60 Гц; 1-фазы 230 V AC, 50/60 Гц
Допустимые колебания напряжения 3-фазы 200-230 V AC: 170-253 V AC, 1-фазы 230 V AC: 207-253 V AC
Допустимые колебания частоты ± 5%
Система управления Синусоидальное управление скоростью вращения ШИМ/ система управления током
Динамический тормоз Встроенный
Частотная реакция по скорости 550 Гц и более
Защитные функции Отключение по токовой перегрузке, отключение по перенапряжению регенерации, отключение по перегрузке (перегрев электроники), защита серводвигателя от перегрева, защита от ошибки датчика положения, защита от ошибки регенерации, защита от понижения напряжения/ внезапного пропадания питания, защита от чрезмерной скорости, защита от ошибки превышения.
Режим управления позицией Максимальная частота входных импульсов 500 000 импульсов в секунду (при использовании дифференциального входа), 200 000 импульсов в секунду (при использовании открытого коллектора)
Импульсы обратной связи позиционирования Разрешение на оборот датчика положения/ серводвигателя (131072 импульса/оборот)
Кратное число командных импульсов Кратное число А/В электронного привода; 1-65535 или 131072, В: 1-65535, 1/50<A/B<500
Настройка ширины завершения позиционирования 0-±10 В пост. тока (блок командного импульса)
Ошибка превышения ± 10 оборотов
Вход ограничения вращающего момента Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/макс. вращающий момент)
Режим управления скоростью Диапазон управления скоростью Аналоговое задание скорости 1:2000, внутреннее задание скорости 1:5000
Диапазон аналогового задания скорости 0-±10 В пост. тока/номинальная скорость
Уровень колебаний скоростью  ±0,01%, максимум (колебание нагрузки 0-100%) 0%, (колебание питания ±10%) ±0,2%, максимум (окружающая температура 25°С ± 10°С), при использовании внешнего аналогового задания скорости
Ограничение вращающего момента Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/макс. вращающий момент)
Параметры управления вращающим моментом Вход задания вращающего момента 0-±8 В пост. тока/макс. Вращающий момент (входное полное сопротивление от 10 до 12 кОм)
Ограничение скорости Устанавливается параметрами или внешним аналоговым входом (0-±10 В пост. тока/номинальная скорость)
Структура Самоохлаждающаяся, открытая (IP00)
Окружающая среда Окружающая температура Рабочая: от 0 до 55°С (без замораживания); Хранения: от -20 до 65°С (без замораживания)
Окружающая влажность Рабочая: 90% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Внутри пульта управления: без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря 1000 м над уровнем моря или ниже
Колебания 5,9 м/сек2 (0.6 G (ускорения свободного падения)), максимум
Вес [кг] 0,7
Размеры (ШхВхГ) 50х168х135



Цена предоставляется по запросу



Документация:

Технический каталог - Семейство MR
