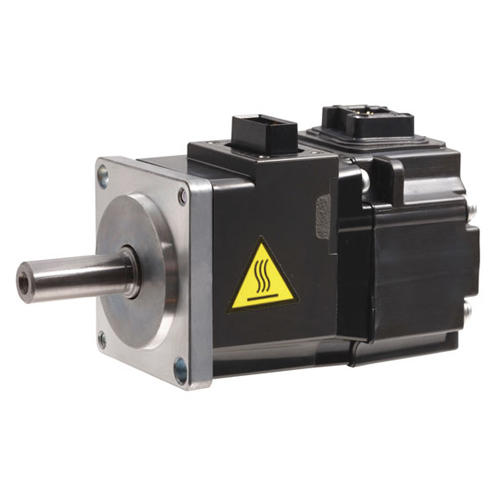

HG-KR23 - серводвигатель






  • Номинальная мощность: 200 Вт
  • Номинальный вращающий момент: 0,64 Н×м
  • Номинальная скорость вращения: 3000 об. мин.
  • Момент инерции:  0,221



Модель серводвигателя

HG-KR23
Модель сервоусилителя MR-J4-20A/B, MR-J4-20A/B-RJ, MR-J4-20B-RJ010, MR-J4-20B-RJ020,  MR-J4W2-22B, MR-J4W2-44B, MR-J4W3-222B, MR-J4W3-444B
Полная входная мощность Зависит от импеданса источника напряжения.
Длительный режим*1 Номинальная выходная  мощность [Вт] 200
Номинальный крутящий момент [Н×м] 0,64
Максимальный крутящий момент [Н×м] 2,2
Номинальная частота вращения [об/мин] 3000
Максимальная частота вращения [об/мин] 6000
Максимально допустимая кратко-ступенчатая частота вращения [об/мин] 6900
Динамическая мощность [кВт/с] Стандартный двигатель 18,3
Номинальный ток [А] 1,3
Максимальный ток [А] 4,6
Момент инерции Дж [×10-4кг×м²] Стандартный двигатель 0,221
Частота вращения/Импульсы обратной связи позиционирования 22-битный энкодер, датчик положения/разрешение: 4194304 импульсов/оборот (приращения)
Рекомендуемое соотношение моментов инерции нагрузки и вала серводвигателя Менее 26-кратного момента инерции масс серводвигателя*2
Класс нагревостойкости изоляции 130 (B)
Охлаждение/Класс защиты Полностью закрыта, не вентилируемая (Класс защиты: IP65)*3*7
Окружающая среда Окружающая температура Рабочая: от 0 до 400С (без образования конденсата); Хранения: от -15 до 700С (без образования конденсата)
Окружающая влажность Рабочая: 80% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Только для помещений (без прямых солнечных лучей); без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря/ вибрация*4 1000 м или ниже над уровнем моря; Х: 49 м/сек2, Y: 49 м/сек2
Оценка вибрации*5 V10
Допустимая нагрузка на вал*6 L (мм) 30 (расстояние между торцом редуктора и центром нагрузки)
Радиальная нагрузка (N) 245
Осевая нагрузка (N) 98
Вес [кг] Стандартный мотор 0,91



*1 При падении напряжения питания, выходное напряжение и номинальная скорость не может быть гарантирована.

*2 Если соотношение "инерция нагрузки/инерция двигателя" превышает табличное значение, обратитесь в региональное представительство Mitsubishi.

*3 Это не относится к детали, входящей в вал, и к соединителю для кабельных контактов.

*4 Числовое значение указывает максимальное значение для компонентов X и Y. Коррозионное истирание подшипников происходит, когда двигатель остановлен, поэтому, пожалуйста, поддерживайте вибрацию на уровне, примерно равном половине допустимого значения.

*5 V10 показывает, что амплитуда серводвигателя составляет 10 мк или менее.

*6 Не допускайте увеличения нагрузки на вал.

*7 Класс защиты для редуктора серводвигателя должен быть не менее: IP44
