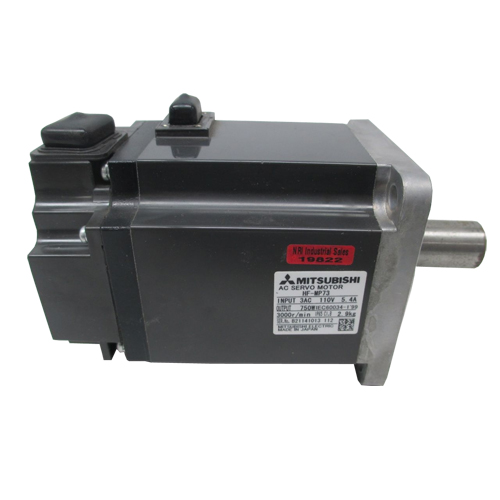

HF-MP73 - серводвигатель






Модель серводвигателя

HF-MP73
Модель сервоусилителя MR-J3-70A/B/T
Полная входная мощность [кВА]*1 1,3
Длительный режим Номинальная выходная  мощность [Вт] 750
Номинальный крутящий момент [Н×м] 2,4
Максимальный крутящий момент [Н×м] 7,2
Номинальная частота вращения [об/мин] 3000
Максимальная частота вращения [об/мин] 6000
Максимально допустимая кратко-ступенчатая частота вращения [об/мин] 6900
Динамическая мощность [кВт/с] 95,5
Номинальный ток [А] 5,6
Максимальный ток [А] 16,7
Момент инерции Дж [×10-4кг×м²]*2
стандартный двигатель

0,60
Рекомендуемое соотношение моментов инерции нагрузки и вала серводвигателя*3 Менее 30-кратного момента инерции масс серводвигателя
Тормозные циклы опционального динам. тормоза [1/мин] 420
Частота вращения/Импульсы обратной связи позиционирования Датчик положения/Разрешение: 262144 импульсов/оборот (18 Бит)
 Охлаждение/Класс защиты Самоохлаждающаяся (Класс защиты: IP65)*4
Окружающая среда Окружающая температура Рабочая: от 0 до 400С (без образования конденсата); Хранения: от -15 до 700С (без образования конденсата)
Окружающая влажность Рабочая: 80% максимальной относительной влажности (без конденсации); Хранения: 90% максимальной относительной влажности (без конденсации)
Атмосфера Только для помещений (без прямых солнечных лучей); без агрессивных газов, без масляного тумана, без пыли
Высота над уровнем моря/ вибрация 1000 м или ниже над уровнем моря; Х: 49 м/сек2, Y: 49 м/сек2
Вес [кг] Стандартный мотор 2,9



*1 Полная входная мощность зависит от импеданса источника напряжения.

*2 Указанная тормозная мощность при срабатывании тормозного блока - это допустимая тормозная мощность для затормаживания серводвигателя без нагрузки с номинальной частоты вращения до неподвижного состояния. Если двигатель находится под нагрузкой, табличное значение следует умножить на 1/(m+1), где m=соотношение "инерция нагрузки/инерция двигателя". При превышении номинальной частоты вращения тормозная мощность обратно пропорциональна квадрату отношения "фактическая/номинальная частота вращения. Если частота вращения колеблется или регенеративная мощность постоянна (в случае вертикальных нагрузок), необходимо определить вырабатываемую тепловую мощность. Тепловая мощность не должна превышать максимально допустимую регенеративную мощность. С помощью программного обеспечения для анализа мощности можно определить оптимальное регенеративное сопротивление для конкретной системы.

(a)/(b) Если действующее значение крутящего момента при замедлении двигателя с номинальной частоты вращения до неподвижного состояния находится в области номинального крутящего момента, то количество тормозных циклов не ограничено. Количество тормозных циклов не ограничено, если двигатель замедляется с максимальной частоты вращения до неподвижного состояния, соотношение "инерция нагрузки/инерция двигателя" составляет до (a) 26/(b) 15 и действующее значение крутящего момента находится в области номинального крутящего момента.

*3 Если соотношение "инерция нагрузки/инерция двигателя" превышает табличное значение, обратитесь в региональное представительство Mitsubishi.

*4 За исключением места прохода вала двигателя через корпус.



  Цена предоставляется по запросу
