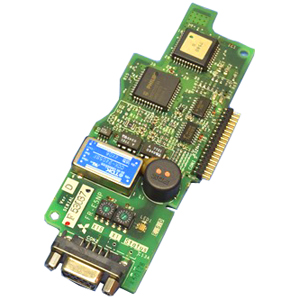

FR-E5NP - интерфейсная плата связи для преобразователей




Применимые преобразователи  FR-E 500 EC
Общие технические характеристики  Соответствуют преобразователям частоты Mitsubishi Electric
Источник электропитания

 5 В постоянного тока / макс. 300 мА (от преобразователя),

 24 В постоянного тока / 130 мА

Изоляция объединительной платы        постоянный ток, В  Мин. 500
Интерфейс  PROFIBUS-DP
Скорость передачи данных  Расстояние
 1200 м                  Кбит/с  9,6 / 19,2 / 93,75
 1000 м                  Кбит/с   187,5
 200 м                     Кбит/с   1500
 100 м                     Кбит/с   3000 / 6000 / 12000
Передача данных на расстояние, м  Макс. 1200 (зависит от скорости передачи данных)
Кабель связи  Кабель PROFIBUS-DP с 9-контактным разъёмом D-SUB
Связанные каналы ввода/вывода  8
Размеры (ШхВхГ), мм  96х49х33



Документация:

Техническая документация - FR-E5NP
