Микроконтроллеры Alpha/XL

ALPHA XLСемейство микроконтроллеров Mitsubishi Electric ALPHA/XL устраняет пробел между отдельными компонентами (реле, таймеры и т.п.) и компактными контроллерами, которые слишком велики для некоторых применений. Данный контроллер отличает высокая функциональность, надежность и гибкость при умеренной стоимости. ALPHA является идеальным средством для замены контакторов и реле в уже имеющейся установке, а также для использования во вновь создаваемых системах автоматизации. В одной программе Alpha/XL может обрабатываться до 200 функциональных блоков. При этом любую отдельную функцию (таймер, счетчик, обработку аналоговых сигналов, функцию календаря/часов и т. п.) можно сколь угодно часто использовать во всех программах.

Наличие собственного четырехстрочного дисплея, а также возможно подключения к панелям оператора Mitsubishi Electric серии GT10 позволяет реализовать интерфейс оператора (HMI) с отображением пиктограмм и сообщений на русском языке.



Микроконтроллеры Alpha/XL
МодельКоличество входовКоличество выходовТип входаПитание
AL2-10MR-A 6 дискретных 4 релейных 110-240V АС 220V AC
AL2-10MR-D 6 дискретных 4 релейных 24V DC 24V DC
AL2-14MR-A 8 дискретных 6 релейных 110-240V AC 220V AC
AL2-14MR-D 8 дискретных 6 релейных 24V DC 24V DC
AL2-24MR-A 15 дискретных 9 релейных 110-240V AC 220V AC
AL2-24MR-D 15 дискретных 9 релейных 24V DC 24V DC

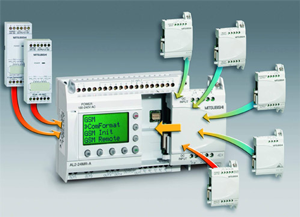

Опции к контроллерам ALPHA
МодельОписание
AL2-4EX  Модуль расширения, 4 цифровых входа 24V DC
AL2-4EX-A2  Модуль расширения, 4 цифровых входа 220V AC
AL2-4EYR  Модуль расширения, 4 релейных выхода (2А)
AL2-4EYT  Модуль расширения, 4 транзисторных выхода (0,5А)
AL2-ASI-BD  Модуль ASI - интерфейса (slave)
AL2-2DA  Модуль расширения, 2 аналоговых выхода по току или напряжению, 12bit
AL2-2PT-ADP  Аналоговый вход для Alpha XL; PT100 0-10V, 2 канала
AL2-2TC-ADP  Аналоговый вход для Alpha XL; K-тип термопары 0-10V, 2 канала
AL2-EEPROM-2  Модуль расширения памяти для Alpha XL
AL2-GSM-CAB  Кабель для соединения AlphaXL с GSM модемом, панелью оператора GT10
AL-FRAME-20-IP40  Панель-обрамление для Alpha 2 категория IP40
AL-FRAME-20-IP54  Панель-обрамление для Alpha 2 категория IP54
AL-232CAB  Кабель для программирования Alpha(XL) <-> PC
ALPHA POWER 24-0.75  Источник питания Вход 100-240V AC; Выход 24V DC / 0,75A
ALPHA POWER 24-1.5  Источник питания Вход 100-240V AC; Выход 24V DC / 1,5A
ALPHA POWER 24-1.75  Источник питания Вход 100-240V AC; Выход 24V DC / 1,75A
ALPHA POWER 24-2.5  Источник питания Вход 100-240V AC; Выход 24V DC / 2,5A
AL-FRAME-6/10-IP40  Панель-обрамление для Alpha 6/10; категория IP40
AL-FRAME-6/10-IP54  Панель-обрамление для Alpha 6/10; категория IP54
AL-PCS/WIN-EU  Программное обеспечение для программирования контроллеров Alpha
